Applikation für Pictures by PC: Glaunach Rohr-Bohr-Maschine
Automatisierte Erstellung von CNC Programmen für kundenspezifische Bohrzyklen.

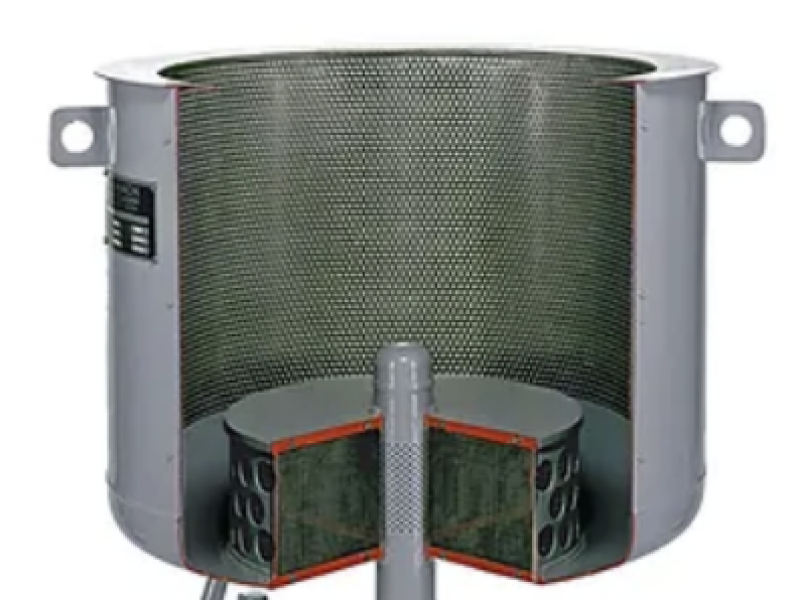

Mit dem CAD Programm Pictures by PC von SCHOTT SYSTEME GmbH und der integrierten Programmiersprache BIX lassen sich komplexe Bohrzyklen abbilden. Im Dialogfenster werden mit wenigen ‚Klick’s“ Fertigungsprogramme erzeugt, die Tausende von Bohrhüben interaktiv als NC-Datei generieren. Die Schalldämpfer kommen in der Öl-, Gas- und Wasserstoff produzierenden Industrie zum Einsatz.
Die Berechnung erfolgt aus Parametern im Eingabedialog, diese werden grafisch visualisiert und im Anschluss inklusive PDF Einrichtplan dokumentiert. Durch die grafische Visualisierung werden Eingabefehler erkannt und der angepasste Postprozessor berücksichtigt alle fertigungsrelevanten Notwendigkeiten für eine optimale Produktion.
Die Glaunach GmbH aus Österreich liefert ihre Produkte in 95 Länder, hat mit über 10.000 Projekten eine weltweite Referenz und gilt als führender Lieferant für Schalldämpfer.
Die NUMCAD GmbH aus Deutschland liefert CNC Steuerungen mit Automatisierung von Prozessen. Dazu zählen auch grafischer Anwendungen für 2D, 3D und Animation.
Die Aufgabe
Wähle einen, aus vier möglichen Bohrzyklen und verteile die Lochreihen auf eine Abwicklung. Berücksichtige dabei die regelmäßige Verteilung unter Einhaltung der Betriebsnorm.
In Pictures by PC integriert sind alle mathematisch benötigten Funktionen, die mit der objektorientierten Programmiersprache BIX, interaktiv Geometrie erzeugen kann. Insgesamt stellt BIX ein leistungsfähiges Werkzeug dar, um die Funktionalität von Pictures by PC zu erweitern und ist eine von Schott Systeme entwickelte BASIC- Interpreter-Sprache die wir zur Umsetzung der Applikation genutzt haben.
Der Lösungsansatz
Nach Eingabe der Parameter werden die Sollwerte der Bohrungen geprüft, die tatsächlich berechneten Bohrungen und die maximal möglichen Bohrungen angezeigt. Mit Klick auf „Zeichnen“ wird das Ergebnis grafisch dargestellt und als PDF Zeichnung dokumentiert. Der Dialog Editor unterstützt alle benötigten Controls: Kartei Reiter, Checkboxen, Anzeigen, Drop Down‘s und viele mehr.
Das PDF wird aus Vektor Daten, mit allen relevanten Parametern erzeugt. Die Möglichkeiten zur PDF Generierung sind nahezu unbegrenzt was Qualität, Design und die Layout-Formatierung betrifft. Das Ergebnis ist eine perfekte Dokumentation, die mit Standard Formulargeneratoren nicht erreicht werden kann, da in unserem Fall die Zeichnungselemente als Rohdaten vorliegen.
Zur Zusammenarbeit zwischen der NUMCAD GmbH und der SCHOTT SYSTEME GmbH erklärte NUMCAD-Geschäftsführer Günter Bürger: “NUMCAD verwendet seit 1990 die Software von Schott Systeme. Nahezu jedes unserer Projekte erfordert die Automatisierung von Grafik. Entscheidend für uns als Entwickler ist einerseits der exzellente Support in München und anderseits die stetig wachsende Funktionalität in Form von Produktupdates.“
Herr Bürger äußerte sich weiter zu der Anwendung bei der Glaunach GmbH: “Mit dieser Applikation konnten wir die übliche Programmerstellungszeit für ein Werkstück auf wenige Minuten reduzieren und die Fehlerquote beseitigen. “
