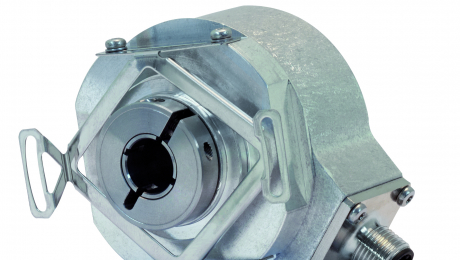

Neue HEIDENHAIN-Drehgeber mit sicherer Hohlwellenverbindung
Die Drehgeber der Baureihen ECN 400, EQN 400 und ERN 480 bietet HEIDENHAIN jetzt auch mit einer sicheren Hohlwellenverbindung und mechanischem Fehlerausschluss an. Damit sind Fehler wie zum Beispiel das Durchrutschen einer reibschlüssigen Verbindung ausgeschlossen, die von der Steuerung nicht aufgedeckt werden können. Maschinen- und Anlagenbauer können mit den neuen Drehgebern Systeme mit hoher Sicherheitseinstufung realisieren. Die Anlagenbetreiber können sich jederzeit darauf verlassen, dass in ihrer Fertigung Anlagen und Prozesse besonders zuverlässig und planbar laufen.
Die sichere Hohlwellenverbindung steht bei den neuen Drehgebern für die einseitig offenen Hohlwellen mit 10 mm und 12 mm Durchmesser zur Verfügung, angeboten wird sie für die Geräte mit den Schnittstellen EnDat 2.2, DRIVE-CLiQ* und 1 VSS. Sie entsteht, indem die Hohlwelle der Drehgeber mit ihrem Klemmring ganz einfach auf die Antriebswelle geschoben wird. Drehgeberseitig stellt dabei die Kombination aus Klemmring, dem speziell ausgewählten Klemmringmaterial und einer zusätzlichen Schraubenklemmung eine mechanisch sichere, reibschlüssige Verbindung her. Die Antriebswelle muss entsprechend spezifizierte Mindestvoraussetzungen hinsichtlich Zugfestigkeit, Grenzflächenpressung und Oberflächenrauheit erfüllen.
Die neuen Drehgeber der Baureihen ECN 400, EQN 400 und ERN 480 bringen mit dieser sicheren Hohlwellenverbindung alle notwendigen Voraussetzungen mit, um in Verbindung mit einer sicheren Steuerung die Einstufung für sicherheitsgerichtete Anwendungen nach SIL 2 (nach EN 61 508) bzw. Performance Level „d“ (nach EN ISO 13849) zu erreichen. Dazu gehören bei den beiden absoluten Drehgebern ECN 400 (Singleturn) und EQN 400 (Multiturn) mit seriellen Schnittstellen auch alle zur Inbetriebnahme, Überwachung und Diagnose notwendigen Informationen. Mit dem inkrementalen Drehgeber ERN 480 kann der Maschinen- und Anlagenhersteller die Anforderungen in sicherheitsgerichteten Anwendungen durch die mechanisch sichere Hohlwellenverbindung sehr einfach erfüllen.
Dank ihrer mechanisch sicheren Hohlwellenverbindung eignen sich die neuen HEIDENHAIN-Drehgeber ECN 400, EQN 400 und ERN 480 für Anwendungen in Werkzeugmaschinen ebenso wie beispielsweise für Pick-and-Place-Maschinen in der Automation oder für Spritzgießanlagen in der Kunststoffverarbeitung. Angesichts der hohen Investitionskosten für derartige Hightech-Maschinen erwarten die Betreiber eine hohe Verfügbarkeit und Planbarkeit ihrer Anlagen und Prozesse. Gleichzeitig steigen die gesetzlichen Sicherheitsvorschriften für den Betrieb der Anlagen. In diesem Umfeld sorgen die neuen HEIDENHAIN-Drehgeber dafür, Positionsdaten immer richtig und genau zu ermitteln und an die Maschinensteuerung zu übertragen.
Bei allen Drehgebervarianten unterstützt das universell anwendbare HEIDENHAIN-Prüfgerät PWM 20 zusammen mit der Auswertesoftware ATS den Anwender vor Ort bei der Diagnose und beim Anbau. Bei der erstmaligen Inbetriebnahme oder beim Austausch von Messgeräten für sicherheitsgerichtete Anwendungen können über das PWM 20 die Safety-Funktionen ausgelöst und überprüft werden. Wird das Messgerät direkt an das PWM 20 angeschlossen, ist eine ausführliche Analyse der Messgerätefunktionen möglich. Wird das PWM 20 in den geschlossenen Regelkreis eingeschleift – gegebenenfalls über geeignete Prüfadapter –, ist eine Echtzeitdiagnose der Maschine bzw. Anlage während des Betriebs möglich. Damit stehen aussagekräftige Daten zur Verfügbarkeit und Funktion des Drehgebers zur Verfügung.
