Live auf der EMO: Neue Laserreinigungsmaschine LC 4-2 von EMAG LaserTec

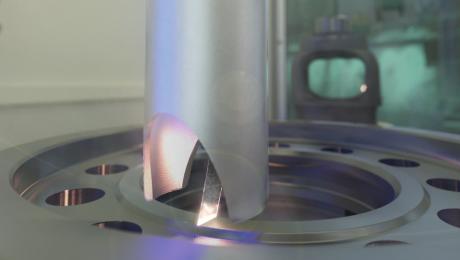

Ein alternatives Verfahren ist die sog. Laserreinigung: Dabei handelt es sich um einen sog. Laserablationsprozess, bei dem die Werkstückoberfläche mit kurzen, aber leistungsstarken Lichtimpulsen ‚beschossen‘ wird und die Verunreinigungen von der Oberfläche entfernt werden.
Das Laserreinigen kann mit einer ganzen Anzahl von Vorteilen punkten. Im Vergleich zu herkömmlichen industriellen Waschsystemen ist die Reinigung per Laserstrahl sehr energie- und platzeffizient. So benötigt die neue Laserreinigungsmaschine LC 4-2 gerade einmal 4,5 qm Stellfläche. Und für den Reinigungsprozess kommt ein hocheffizienter 200 W Laser zum Einsatz, der pro Bauteil nur wenige Sekunden eingeschaltet wird. Reinigungsanlagen haben nicht selten eine Stellfläche von über 20 qm und verbrauchen permanent Energie, um z.B. die Waschlösungen auf Temperatur zu halten. Außerdem ist das Laserreinigen praktisch wartungsfrei, da keine Reinigungsmittel verbraucht werden oder Waschmedien getauscht werden müssen.
Ein weiteres großes Plus ist die Geschwindigkeit der Technologie. Der gesamte Reinigungsprozess mit dem Laserstrahl läuft vollautomatisiert und in nur wenigen Sekunden ab und kann direkt im Linientakt integriert werden. Auch in puncto Qualität muss man keine Abstriche in Kauf nehmen, alle Rückstände, ob anorganisch (z.B. Oxide) oder organisch (z.B. Fette) werden zuverlässig entfernt.
Expertise rund um die Laserbearbeitung
„Die Entwicklung von Laserschweißanlagen ist überaus anspruchsvoll, da die Anforderungen von Bauteil zu Bauteil höchst unterschiedlich sein können“, erklärt Nikolas Meyer, Vertriebsleiter bei EMAG LaserTec. „Erfahrungswissen ist hier von entscheidender Bedeutung, um effektive Produktionslösungen mit kurzen Entwicklungs- und Lieferzeiten anbieten zu können.“ Bei EMAG LaserTec hat man über die Jahre viel Erfahrung auf dem Gebiet des Laserschweißens von Powertrain-Komponenten (z.B Getrieberäder, Differentiale, Kupplungsteile oder auch Komponenten für die Elektromobilität, wie z.B. Rotorwellen etc.) sammeln können und entsprechende Systeme entwickelt. Im Zentrum dieser Systeme stehen immer die ELC-Laserschweißmaschinen von EMAG. Diese Maschinen bilden eine hocheffektive und gleichzeitig sehr flexible Basis, die für viele Anwendungen eingesetzt werden können. „Wir verfügen über Jahrzehnte an Erfahrung, was die Prozessentwicklung und unsere Anlagenkonzepte angeht. Das nutzen mehr und mehr unserer Kunden und übergeben uns die komplette Entwicklung und das Projektmanagement. Am Ende erhalten sie dann schlüsselfertige Systeme, die perfekt an das Bauteil und den jeweiligen Produktionsstandort angepasst sind“, ergänzt Meyer. Diese Erfahrung haben nun die Laserexperten aus Heubach genutzt, um eine neue Laserreinigungsmaschine zu entwickeln.
Laserreinigung: Anwendungs-Know-how ist entscheidend
Im Laser-Applikationslabor der EMAG LaserTec GmbH in Heubach befasst man sich sehr intensiv mit der Technologie des Laserreinigens. Um optimale Reinigungsergebnisse zu erzielen, sind angepasste Prozessparameter erforderlich. Hierzu wurden im großen Umfang Applikationsversuche und Parameterstudien durchgeführt und Bearbeitungsstrategien entwickelt und erprobt. So führen z.B. öl- oder wasserbasierte Schmierstoffe zu unterschiedlichen Bearbeitungsparametern.
Für die einfache Nutzung dieser Technologie ist zudem eine spezielle Software erforderlich, um den Anwender von lasertechnischen oder optischen Parametern zu entlasten und eine Konzentration auf die Technologie zu erlauben. Dies wird durch die Programmiersoftware EMAG EC Clean erreicht. Diese bildet in Verbindung mit der integrierten SINUMERIK 840D sl das Gehirn der Laserreinigungsmaschine.
Im Heubacher Labor besteht auch die Gelegenheit zu Bearbeitungsversuchen.
Neue Laserreiningungsmaschine LC 4-2 für Bauteile bis 200 mm Durchmesser
Seit einigen Jahren ist „Modularisierung“ ein oft gehörtes Schlagwort im Maschinenbau: Kundenspezifische Systemlösungen werden „aus dem Baukasten“ heraus realisiert. „Auch wir hier bei EMAG LaserTec erweitern unseren Baukasten beständig. Wir sind daher auch besonders stolz, dass wir auf der EMO in Hannover jetzt unsere neue Laserreinigungsmaschine LC 4-2 vorstellen können, die in puncto Leistungsfähigkeit und Flexibilität den ELC Laserschweißmaschinen in nichts nachsteht“, führt Nikolas Meyer weiter aus (Anm. LC 4-2 steht für „Laser Cleaning“, Baugröße 4 mit 2 Werkstückaufnahmen). Herz der LC 4-2 ist die bereits erwähnte 200 Watt Laserstrahlquelle. „Wir wollten von Anfang an ein System entwickeln, das sich autonom nutzen lässt“, erklärt Meyer. „Dabei profitiert auch der Anwender der Einzelmaschine von unserem großen Servicenetzwerk, ein nicht zu verachtender Vorteil.“ Ob als Stand-Alone-Lösung, oder als Laserreinigungssystem im Linientakt: In beiden Fällen ermöglicht der integrierte Rundtakttisch eine einfache und (prozess-)sichere Handbeladung oder eine ebenso einfach zu realisierende Beladung per Automation. Die Werkstückaufnahmen, die Wahlweise als Einzel- oder Doppelaufnahmen realisierbar sind, verfügen über Drehantriebe, die für die Vorschubbewegung beim Reinigungsprozess sorgen. „Auch bei der Positionierung der Reinigungsoptik in 3 Achsen (XZB) kann der Anwender auswählen, ob diese manuell umgesetzt oder komplett NC-gesteuert wird. Letzteres bietet sich natürlich beim Einsatz in der Fertigungslinie an, wenn z.B. verschiedene Bauteile auf einer Linie geschweißt werden. Dies garantiert absolute Prozesssicherheit“, ergänzt Nikolas Meyer.
Die neue LC 4-2 von EMAG trägt deutlich die Handschrift von EMAG LaserTec. Das rundum durchdachte System bietet auf engsten Raum maximale Reinigungsleistung, ohne dass der Anwender auf Bedienkomfort verzichten muss. Die integrierte Automation garantiert eine einfache Handhabung und bietet sich so für eine große Anzahl von Anwendern als Alternative zu herkömmlichen Reinigungssystemen an.
Die LC 4-2 wird auf dem Stand der EMAG Gruppe in Halle 17 am Stand C29 auf der EMO 2019 in Hannover vorgestellt.
