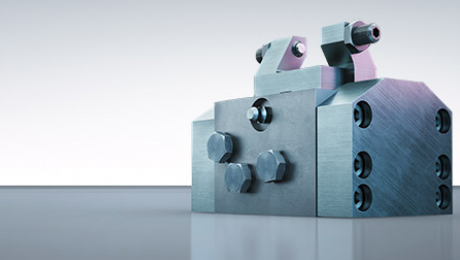

Kompakter Flachhebelspanner für kleine Spannflächen
Ungestörtes Be- und Entladen auf kleinem Raum
Für Vorrichtungen, bei denen wenig Raum für den Einbau von hydraulischen Spannelementen vorhanden ist, hat ROEMHELD einen neuen, besonders flachen Hebelspanner entwickelt. Neben kompakten Außenmaßen bietet die Neuheit ein teilweise versenkbares Gehäuse; der namensgebende Spannhebel lässt sich selbst in schmale und flache Taschen des Werkstücks einschwenken. Durch die Bauform eignet sich das Element besonders für Mehrfachspannvorrichtungen mit eng beieinanderliegenden Werkstücken. Da der Spanner in beliebiger Lage eingebaut werden kann, lässt er sich auch bei Wendespannvorrichtungen in Horizontal- und Vertikalbearbeitungsmaschinen einsetzen.
Einfaches Be- und Entladen durch schwenkbaren Hebel
Im entspannten Zustand weist der Spannhebel nach oben und ermöglicht das ungehinderte Be- und Entladen der Vorrichtung. Wird das Element mit Druck beaufschlagt, drückt ein Kolben gegen die Hinterkante des Hebels und schwenkt ihn in die Spannposition. Werkstücke werden rasch und querkraftfrei fixiert, kleine Spannflächen reichen dabei aus. Beim Lösen kommt ein hakenförmiger Mitnehmer am Kolben zum Einsatz, der den Hebel wieder in die Ausgangsposition befördert.
Je nach Anwendung können unterschiedlich dimensionierte Spannhebel gewählt werden, die Auswahl reicht von einer besonders flachen Version mit 9,5 mm bis hin zu einer Variante mit einer Dicke von 22,5 mm. So lassen sich selbst Flächen nur weniger Millimeter über dem Spannpunkt gut bearbeiten.
Doppeltwirkende Elemente mit Abfrage der Spann- und Löseposition
ROEMHELD bietet sowohl eine einfach- als auch eine doppeltwirkende Version des Flachhebelspanners an. Letztere verfügt serienmäßig über zwei Pneumatikanschlüsse, mit denen die Spann- und die Lösestellung direkt am Hebel abgefragt werden können. Das Entspannen erfolgt bei dieser Ausführung hydraulisch, beim einfach wirkenden Element mit Federkraft. Beide Typen sind serienmäßig mit einer schmutzabweisenden Metallabstreifkante für die Kolbenstange ausgestattet. Das benötigte Öl sowie eventuelle Pneumatik für die Spann- und Lösekontrolle wird über gebohrte Kanäle zugeführt, die Montage kann somit rohrleitungslos erfolgen.
Die neuen Flachhebelspanner sind in zahlreichen Ausführungen erhältlich. Vier verschiedene Spannhebelbaugrößen mit Haltekräften zwischen 2,5 und 13 kN bei einem maximalen Betriebsdruck von 250 bar werden angeboten. Für Sonderausführungen ist ein besonders langer Hebelrohling verfügbar, der individuell an das Werkstück angepasst werden kann.
